    Kotły do spalania drewna i brykietu - ATMOS
    DC, DC…S, DC…GS, DC...SX, DC...SE, DC...GSX

      Drukuj stronę

    ATMOS - Kotły do zgazowania drewna i brykietu - 5 KLASA



    Kotły do zgazowania drewna ATMOS przeznaczone są do spalania drewna, wykorzystując zasadę generatorowego zgazowania. Kocioł wyposażony jest w wentylator wyciągowy, który ułatwia spalanie i zabezpiecza kocioł przed wydymianiem.

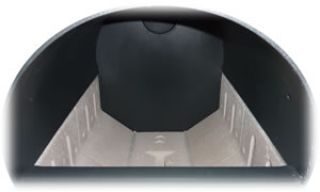

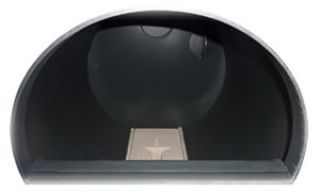

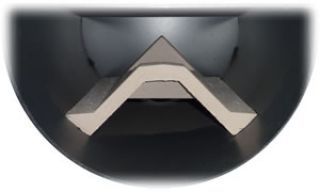

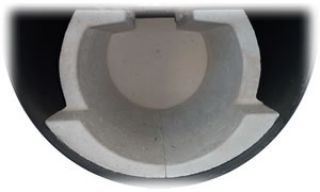

    Korpus kotła wykonany jest z blachy o grubości 3-8 mm. Składa się z komory na paliwo, która w dolej części wyposażona jest w ceramiczną kształtkę(dyszę) z podłużnym otworem zapewniającym przepływ spalin i gazów. Komora dopalania jest również wyposażona w kształtki ceramiczne. W tylnej części kotła znajduje się kanał spalinowy, który w górnej części wyposażony jest w klapę do rozpalania. Górna część kanału spalinowego podłączona jest poprzez wylot do przewodu kominowego.



    Zalety kotłów gazujących ATMOS:

    • Możliwość palenia dużymi kawałkami drewna do 250 mm, i długości 550 mm
    • Powietrze pierwotne i wtórne podgrzewane jest do wysokiej temperatury – wyższa wydajność
    • Automatyczne wyłączanie wentylatora po wypaleniu paliwa – termostat spalinowy
    • Wentylator wyciągowy – usuwanie popiołu bez pyłu, kotłownia bez dymu
    • Łatwe serwisowanie i czyszczenie
    • Ceramiczny spód komory gazującej – wysoka efektywność
    • Duży zasobnik paliwa – długi czas spalania
    • Wygodne wybieranie popiołu – duża komora popielnika (przy paleniu drewnem czyszczenie raz na 10-14 dni )
    • Kocioł bez wymiennika rurowego – łatwe czyszczenie
    • Spirala chłodząca zabezpieczająca przed przegrzaniem – brak ryzyka uszkodzenia kotła i instalacji
    • Mały rozmiar i niska waga kotła
    • Wysoka jakość

    Typy kotłów gazujących ATMOS:



    • DC18S
    • DC22S
    • DC25S
    • DC30SX
    • DC32S
    • DC40SX
    • DC50S
    • DC20GS
    • DC25GS
    • DC32GS
    • DC40GS
    • DC50GSX
    • DC70GSX
    • DC70S
    • DC 15 GS
    • DC100
    • DC150S



    Kotły ATMOS powinny być podłączone poprzez LADDOMAT 22 lub zawór termoregulacyjny(zawór trójdrogowy z termostatem), lub zawór trój, lub czterodrogowy( może być z siłownikiem ), aby osiągnąć minimalną temperaturę wody powrotnej na poziomie 65°C. Woda wychodząca z kotła musi być utrzymywana na poziomie 80 – 90°C. Utrzymywanie wysokich temperatur, wpływa na małe zużycie drewna (paliwo spala się w optymalnej temperaturze) i zabezpiecza kocioł przed korozją niskotemperaturową (roszenie i wydzielanie kondensatu). Kocioł w podstawowej konfiguracji posiada spiralę chłodzącą, która zapobiega przegrzewaniu. Zalecamy instalację kotłów ze zbiornikami akumulacyjnymi.



    Kotły z serii DC…S oraz DC…GS powinny być instalowane ze zbiornikami akumulacyjnymi o odpowiedniej pojemności – minimum 55-65 litrów na 1 kW mocy kotła. Powoduje to zdecydowane przedłużenie żywotności kotła, i zdecydowanie zmniejsza zużycie paliwa. Dokładna informacja w instrukcji obsługi.



    Budowa kotłów gazujących ATMOS:

    1. Korpus kotła

    2. Drzwiczki do napełniania

    3. Drzwiczki popielnika

    4. Wentylator wyciągowy(S)

    5. Dysza - kształtka żaroodporna

    6. Panel sterowania

    7. Termostat bezpieczeństwa

    8. Klapka regulacyjna - dopuszczająca powietrze

    9. Kształtka żaroodporna komory spalania - GS

    10. Kształtka żaroodporna popielnika - GS

    11. Sznur uszczelniający dyszy

    12. Półksiężyc - kształtka żaroodporna

    13. Klapa do rozpalania

    14. Tylna kształtka żaroodporna komory popielnika - GS

    15. Wieczko do czyszczenia

    16. Osłona ramki

    17. Cięgno klapy do rozpalania

    18. Termometr

    19. Osłona paleniska

    20. Włącznik główny

    22. Miarkownik ciągu - Honeywell FR 124

    23. Spirala chłodząca

    24. Termostat kotłowy

    25. Sibral - osłona drzwiczek

    26. Sznur uszczelniający drzwi 18x18

    27. Termostat spalinowy





    Instrukcja do kotła DC 105 S i 150 S:
